So gelingt die Wertstromanalyse in Theorie und Praxis

Wertstromanalyse: Bestandteile, Schritte und Grenzen

Lesezeit ca. 7 Min. · zuletzt aktualisiert: 23. September 2026 · BWL-Modelle

Dieser Leitfaden erklärt die Kernlogik der Wertstromanalyse, zerlegt die Methode in ihre wesentlichen Teile und führt sicher durch die Umsetzung. Zudem werden reale Fälle beleuchtet und klare Abgrenzungen gezogen, damit Studierende und Praktiker fundierte Entscheidungen treffen können.

Definition und historische Herkunft der Methode

Die Wertstromanalyse bildet den Material- und Informationsfluss eines Produkts von der Warenannahme bis zur Auslieferung ab. Sie macht Verschwendung an den dargestellten Stationen sichtbar. Der REFA Bundesverband ordnet sie dem dauerhaften Wettbewerbsdruck zu, unter dem Unternehmen ihre Abläufe fortlaufend weiterentwickeln. Die Darstellung umfasst den Weg von der Warenannahme bis zur Auslieferung; REFA bezeichnet diesen Rahmen als Darstellung von Rampe zu Rampe.

Nach Darstellung der WGP geht die Methode auf die interne Produktionsberatung von Toyota zurück. Dort sollte sie die gesamte Wertschöpfungskette sichtbar machen und verborgene Quellen von Verschwendung aufdecken. Im REFA-Fachkapitel erscheint dafür auch die englische Bezeichnung Value Stream Mapping. Value Stream Analysis ist dort eine zweite englische Bezeichnung.

Für die weitere Einordnung steht der Verweis BWL-Modelle.

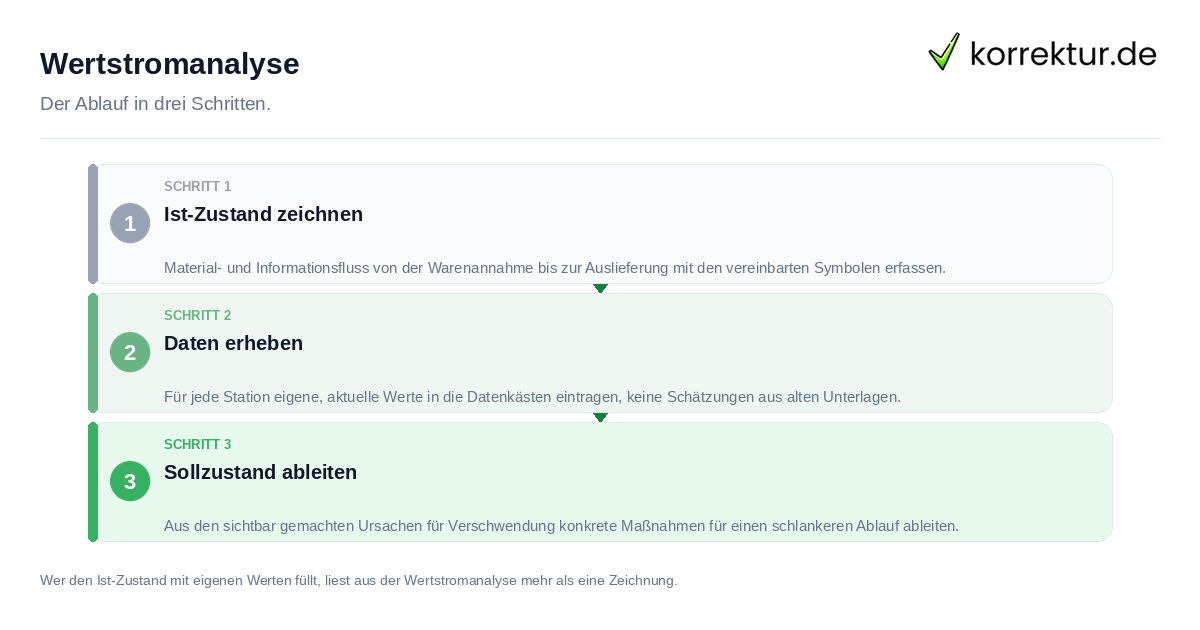

Wertstromanalyse: der Ablauf in drei Schritten

Zentrale Elemente und verwendete Kennzahlen

Die Darstellung verbindet vereinbarte Symbole, Datenkästen und einen Zeitstrahl. Nach REFA gibt es nur eine kleine, festgelegte Symbolmenge für Prozessschritte und Materialflüsse. Dadurch lesen die Beteiligten dieselbe Darstellung in gleicher Weise.

Tabelle: Baustein, Inhalt, Beispielkennzahl
BausteinInhaltBeispielkennzahl
SymboleVereinbarte Zeichen für Schritte und Materialflüssekeine Kennzahl
DatenkästenAktuell selbst erhobene Werte je StationRüstzeit
ZeitstrahlBearbeitungs- und Durchlaufzeiten je SchrittDurchlaufzeit

In die Datenkästen jeder Station kommen aktuelle, selbst erhobene Daten und keine Schätzwerte aus älteren Unterlagen. REFA nennt dafür etwa Bearbeitungszeit, Rüstzeit und Anlagenverfügbarkeit. Das REFA-Fachkapitel ergänzt: Die aktuellen Messwerte je Prozessschritt erlauben die Berechnung von Durchlaufzeit und Wertschöpfungszeit für den gesamten Ablauf.

Unter der eigentlichen Karte kann ein Zeitstrahl die Bearbeitungszeit und die Durchlaufzeit jedes Schritts ausweisen; so lassen sich Zeitanteile vergleichen. Axel Schröder nennt Stückzahl, Bearbeitungszeit und Durchlaufzeit als die drei wichtigsten Kennzahlen an einer Station. Für eine zusätzliche Ursachenstrukturierung steht der Verweis Ishikawa-Diagramm.

Schrittweise Durchführung der praktischen Analyse

Die tercero GmbH ordnet die Wertstrommethode in sechs Schritte ein. Die Wertstromanalyse bildet darin den ersten größeren Teil; Wertstromdesign und Implementierung folgen als getrennte spätere Schritte. Diese Abfolge trennt damit die Analyse vom anschließenden Entwurf und der Umsetzung.

  1. Die sieben Verschwendungsarten nach Taiichi Ohno systematisch durchgehen; die Weiterbildungsakademie der Ruhr-Universität Bochum empfiehlt dies als methodische Grundlage.
  2. Für jeden Prozessschritt sowie für den gesamten Ablauf gemessene Durchlauf-, Warte- und Bearbeitungszeiten eintragen.
  3. Bei der Aufnahme beobachten, ob der Ablauf ohne Unterbrechung läuft und keine Wartezeit durch fehlendes Material entsteht.
  4. Nicht ausgeglichene Kapazitäten und ungeplante Ausfälle als mögliche Ursachen solcher Störungen prüfen.

business-wissen.de beschreibt die Eintragung der gemessenen Zeiten für einzelne Schritte und den Gesamtprozess. Der dort betrachtete Ablauf soll nicht ins Stocken geraten; insbesondere sollen keine materialbedingten Wartezeiten auftreten. Als mögliche Gründe nennt der Beitrag unausgeglichene Kapazitäten und ungeplante Ausfälle.

Für die spätere Bewertung von Alternativen steht der Verweis Nutzwertanalyse.

Konkrete Fallstudien aus verschiedenen Branchen

Die Weiterbildungsakademie der Ruhr-Universität Bochum veranschaulicht einen Sollzustand mit zwei Arbeitsschritten: Beträgt die Wartezeit im Ist-Zustand fünf Tage, kann der Sollzustand die räumliche Zusammenlegung der Schritte und eine Wartezeit von einer Stunde vorsehen. Dieses Beispiel beschreibt einen möglichen Zielzustand, nicht einen übertragbaren Wert für andere Prozesse.

Der Beitrag nennt außerdem einen Automobilhersteller, der mithilfe von Value Stream Mapping die Durchlaufzeit der Montage von zehn auf vier Tage senkt. In einem weiteren Beispiel verkürzt eine Bank die Bearbeitungszeit von Kreditanträgen von vierzehn auf drei Tage. Beide Angaben bleiben Beispiele aus dem Beitrag.

Das Fachmagazin Produktion führt die Fertigung eines Zylinders mit Gewinde als durchgängiges Beispiel an. Vor der Zuordnung werden Varianten mit gemeinsamen Fertigungsschritten zu Produktgruppen zusammengefasst. Dort gehören Typ A und Typ C wegen ähnlicher Schritte zusammen. Typ B weist mit beiden zu wenige Gemeinsamkeiten auf und bleibt deshalb eine eigene Gruppe.

Abgrenzung zum Design und bekannte Schwächen

Wertstromanalyse und Wertstromdesign sind nach der Gliederung von tercero zwei aufeinanderfolgende Teile der Wertstrommethode. Die Analyse steht als erster größerer Teil; Design und Implementierung schließen sich später an. Sie bezeichnen daher nicht dieselbe Methode mit demselben Ziel.

Die WGP beschreibt die Wertstromanalyse als statische Aufnahme eines Zeitpunkts. Veränderungen der erfassten Daten über die Zeit bleiben außerhalb dieser Aufnahme. Nach der WGP gehen nur wenige wesentliche Kennwerte ein, darunter Bearbeitungszeiten, Rüstzeiten und Bestände; andere Einflussgrößen werden nicht erfasst. Als Auswertung nennt sie den Vergleich der addierten Bearbeitungszeiten mit der tatsächlichen gesamten Durchlaufzeit. Die Differenz macht Verschwendung in Warte- und Liegezeiten sichtbar.

Das Fraunhofer IAO zählt die klassische Wertstromanalyse trotz erkennbarer Schwächen zu den beliebtesten Lean-Methoden und verweist zugleich ausdrücklich auf ihre Grenzen. Der Beitrag schlägt ergänzende Ansätze vor, um diese Grenzen zu überwinden. Das REFA-Fachkapitel beschreibt, dass Bearbeiter aus sichtbar gewordenen Ursachen von Verschwendung konkrete Maßnahmen ableiten und damit einen künftigen, schlankeren Sollzustand beschreiben. Für die Zielformulierung dient der Verweis SMART-Methode.

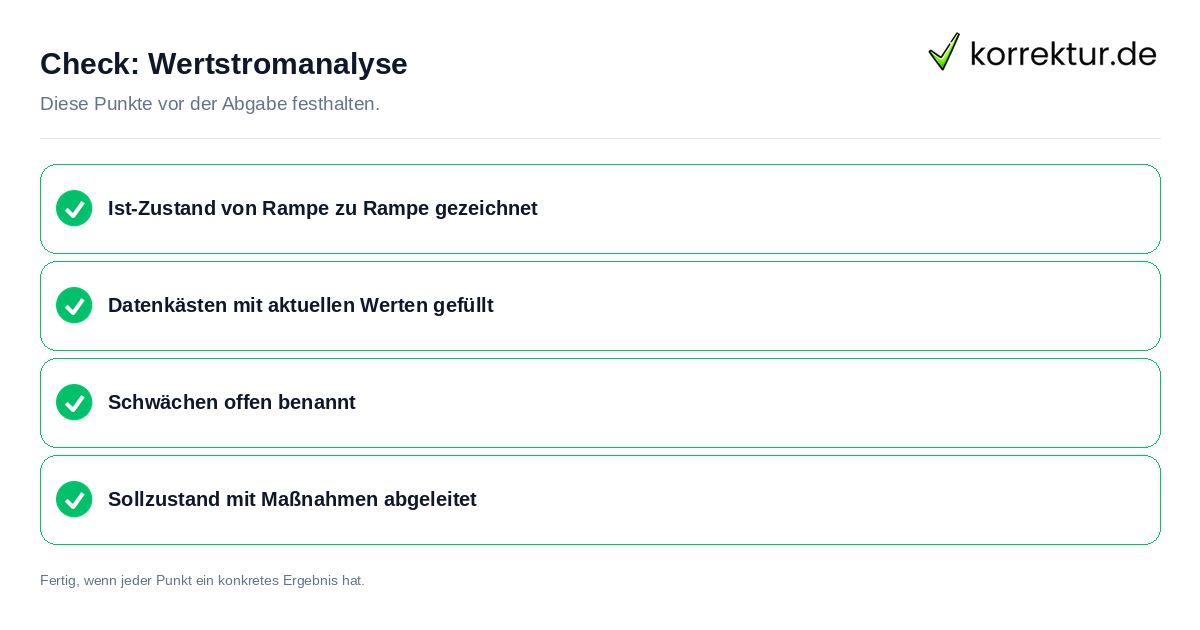

Wertstromanalyse: Prüfliste mit vier Punkten

Integration in wissenschaftliche Studienprojekte

Für eine wissenschaftliche Arbeit lässt sich die Untersuchung in vier Schritte gliedern.

  1. Den Untersuchungsgegenstand von der Warenannahme bis zur Auslieferung abgrenzen.
  2. Die Datenkästen mit aktuellen, selbst erhobenen Werten füllen.
  3. Die Schwächen der Methode offen benennen.
  4. Die eigene Analyse gegen die verwendeten Quellen prüfen.

Die WGP nennt neben der klassischen Methode die Wertstromanalyse 4.0. Diese Weiterentwicklung entstand am Institut für Produktionsmanagement, Technologie und Werkzeugmaschinen der TU Darmstadt. Die WGP führt dies als Hinweis darauf an, dass die Methode Gegenstand aktueller Forschung und ein geeignetes Thema für wissenschaftliche Abschlussarbeiten ist.

Das Fraunhofer IAO verweist trotz der breiten Nutzung der klassischen Wertstromanalyse ausdrücklich auf deren Grenzen und schlägt ergänzende Ansätze vor. Nach Einschätzung von Axel Schröder passt die Wertstrommethode besonders zu produzierenden Betrieben mit größeren Stückzahlen. Die Eignung lässt sich anhand der Daten des untersuchten Unternehmens prüfen.

Ein Fachblog oder eine Unternehmensseite genügt nicht als alleiniger Methodenbeleg. Solche Quellen werden durch ein Hochschulkapitel oder Veröffentlichungen wissenschaftlicher Vereinigungen wie REFA oder WGP ergänzt. Für die Planung einer Arbeit steht der Verweis Forschungsfrage formulieren. Weitere Hinweise enthält der Verweis Bachelorarbeit Tipps.

Quellen und Stand

Der Überblick „So gelingt die Wertstromanalyse in Theorie und Praxis“ ordnet das Thema vollständig ein.

Soll deine Fallstudie zur Wertstromanalyse vor der Abgabe sprachlich geprüft werden?

Datei hochladen

Häufige Fragen zur Wertstromanalyse

Warum werden alte Schätzungen in den Datenkästen ausgeschlossen?

In die Kästen gehören aktuelle, selbst erhobene Werte wie Bearbeitungszeit und Rüstzeit. Statt Schätzungen aus alten Unterlagen werden diese Werte eingetragen.

Handelt es sich bei Wertstromanalyse und Wertstromdesign um dasselbe?

Nein, gemäß der Gliederung von tercero sind dies zwei separate, aufeinanderfolgende Schritte. Die Analyse misst den Ist-Zustand, während das Design den zukünftigen Soll-Zustand plant.

Welche drei Kennzahlen gelten als besonders wichtig?

Nach Ansicht von Axel Schröder sind Stückzahl, Bearbeitungszeit und Durchlaufzeit die zentralen Metriken, die an jeder Station des Wertstroms ausgewiesen werden sollten.

Kann die Methode dynamische Veränderungen im Zeitverlauf abbilden?

Die WGP stuft die Technik als statische Momentaufnahme ein. Dadurch bleiben Änderungen, die sich über die Zeit hinweg entwickeln, in der Darstellung unberücksichtigt.

Für welche Art von Betrieben eignet sich die Methode laut Experten?

Nach Einschätzung von Axel Schröder eignet sich die Wertstrommethode besonders für produzierende Betriebe mit größeren Stückzahlen.

Reichen Blogs als alleinige Quelle für eine wissenschaftliche Arbeit aus?

Nein, Fachblogs oder Firmenseiten genügen nicht als isolierter Beweis. Für akademische Zwecke benötigen Studierende hochschulnahe Kapitel oder Schriften wissenschaftlicher Vereine wie REFA oder WGP.
