Projektdokumentation im Beruf Mechatroniker erstellen
Technische Nachvollziehbarkeit und Sicherheitsnachweis
In der Mechatronik entscheidet die Projektdokumentation darüber, ob eine fachlich gute Arbeit auch als solche erkennbar wird. Schaltpläne, Prüfprotokolle und Sicherheitsbetrachtungen müssen so eingebunden sein, dass der Prüfungsausschuss den Ablauf ohne Rückfragen versteht. Diese Anleitung zeigt Aufbau und Schwerpunkte.
Worum es dabei genau geht
Der übliche Aufbau umfasst Auftragsanalyse, Planung mit Arbeitsplan, technische Umsetzung, Prüfung und Abnahme sowie Bewertung. Technisch tragend sind Schaltpläne, Stücklisten, Programmablaufpläne und Prüfprotokolle. Die Arbeitssicherheit gehört nicht in eine Randnotiz, sondern muss dort auftauchen, wo tatsächlich eine Gefährdung besteht, mit Bezug auf konkrete Schutzmaßnahmen.
Anders als in kaufmännischen Berufen steht hier die technische Nachvollziehbarkeit im Vordergrund. Trotzdem verlangen die meisten Prüfungsordnungen auch eine wirtschaftliche Betrachtung, die gern vergessen wird. Die folgenden Tipps setzen genau an diesen beiden Punkten an.

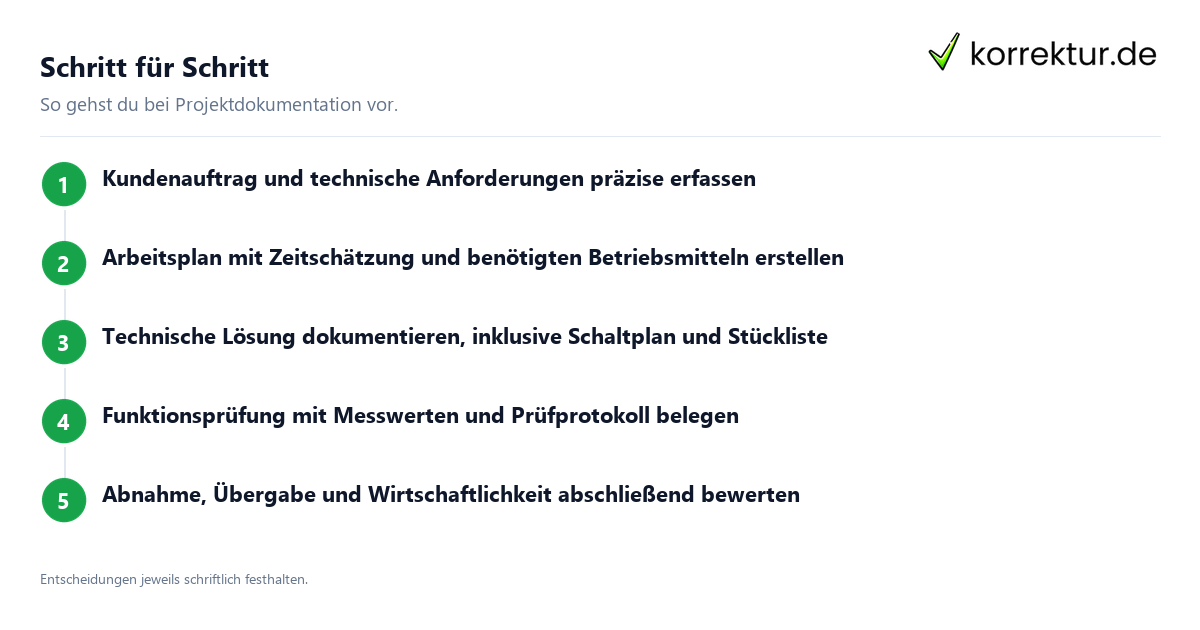

Schritt für Schritt vorgehen
- Kundenauftrag und technische Anforderungen präzise erfassen
- Arbeitsplan mit Zeitschätzung und benötigten Betriebsmitteln erstellen
- technische Lösung dokumentieren, inklusive Schaltplan und Stückliste
- Funktionsprüfung mit Messwerten und Prüfprotokoll belegen
- Abnahme, Übergabe und Wirtschaftlichkeit abschließend bewerten
Halten Sie Entscheidungen und Abweichungen während des gesamten Ablaufs schriftlich fest. Bei Projektdokumentation entscheidet die Dokumentation häufig darüber, ob sich eine Frage später klären lässt oder nur noch aus dem Gedächtnis rekonstruiert werden kann.
Ein durchgehendes Beispiel
Ein Auszubildender erweitert eine Förderanlage um eine Sensorüberwachung. Die Dokumentation zeigt den überarbeiteten Schaltplan mit hervorgehobener Änderung, die Stückliste der verbauten Komponenten, den Programmablaufplan der neuen Steuerungslogik und ein Prüfprotokoll mit gemessenen Schaltpunkten. Die Gefährdungsbeurteilung benennt das Risiko beim Arbeiten an der laufenden Anlage und die getroffene Maßnahme zur Freischaltung.

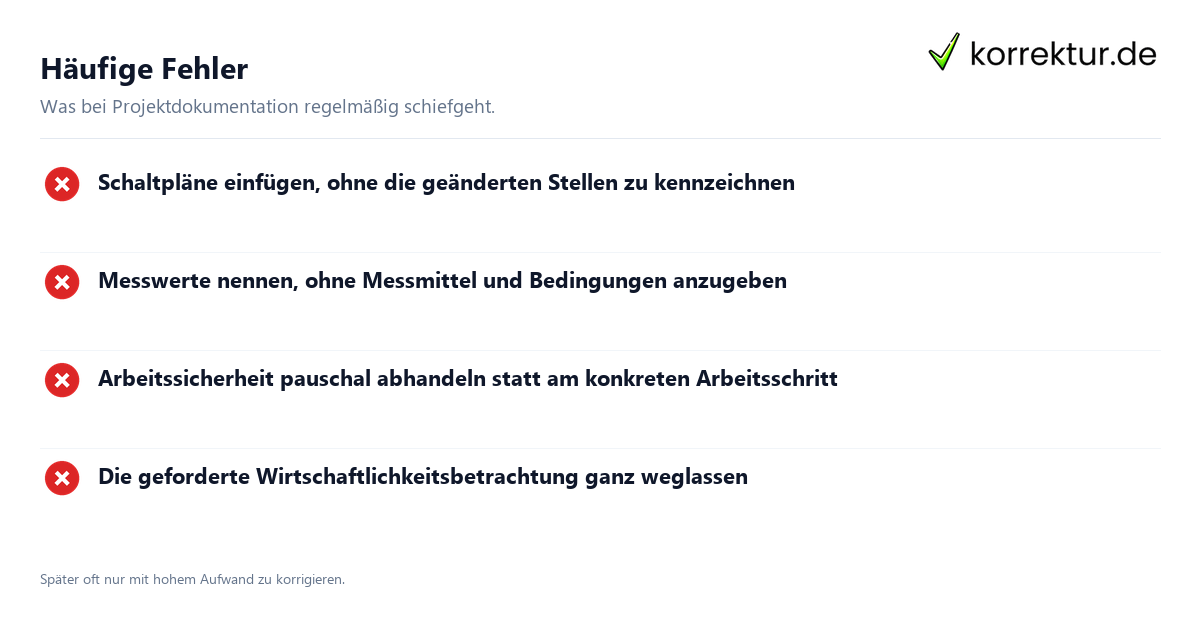

Häufige Fehler und wie Sie sie vermeiden
- Schaltpläne einfügen, ohne die geänderten Stellen zu kennzeichnen
- Messwerte nennen, ohne Messmittel und Bedingungen anzugeben
- Arbeitssicherheit pauschal abhandeln statt am konkreten Arbeitsschritt
- die geforderte Wirtschaftlichkeitsbetrachtung ganz weglassen
Achten Sie darauf, dass jede Abbildung eine Nummer, eine Unterschrift und einen Verweis im Text hat. Messwerte brauchen Einheit, Messmittel und Bedingungen, sonst sind sie nicht nachvollziehbar. Halten Sie Fachbegriffe und Bauteilbezeichnungen über die gesamte Dokumentation einheitlich, weil wechselnde Benennungen desselben Bauteils den größten Teil der Rückfragen verursachen.
Kontrollfragen vor dem nächsten Schritt
Bevor Sie bei Projektdokumentation weitermachen, lohnt sich ein kurzer Abgleich. Die folgenden Fragen greifen die Arbeitsschritte von oben auf und übersetzen sie in eine Selbstkontrolle:
- Haben Sie den Schritt „Kundenauftrag und technische Anforderungen präzise erfassen“ vollständig erledigt und belegbar dokumentiert?
- Haben Sie den Schritt „Arbeitsplan mit Zeitschätzung und benötigten Betriebsmitteln erstellen“ vollständig erledigt und belegbar dokumentiert?
- Haben Sie den Schritt „technische Lösung dokumentieren, inklusive Schaltplan und Stückliste“ vollständig erledigt und belegbar dokumentiert?
- Haben Sie den Schritt „Funktionsprüfung mit Messwerten und Prüfprotokoll belegen“ vollständig erledigt und belegbar dokumentiert?
- Haben Sie den Schritt „Abnahme, Übergabe und Wirtschaftlichkeit abschließend bewerten“ vollständig erledigt und belegbar dokumentiert?
Wenn eine Antwort unklar bleibt, fehlt meist eine Angabe an der Stelle, an der sie gesucht wird. Ein fremder Blick deckt das schneller auf als jedes weitere eigene Durchlesen. Klären Sie offene Punkte, bevor Sie fortfahren: Später lassen sie sich häufig nur noch mit deutlich mehr Aufwand korrigieren, weil Fristen abgelaufen sind oder Entscheidungen bereits feststehen.
