Blasendiagramm in wissenschaftlichen Arbeiten: Ablauf und Tipps

In Diagrammen mit Blasen werden die Kreisflächen

Ein Blasendiagramm zeigt drei Zahlenwerte pro Fall in einer einzigen Grafik: zwei über die Achsen, den dritten über die Größe der Blase. In Haus- und Abschlussarbeiten lohnt es sich, wenn du Zusammenhänge zwischen drei metrischen Variablen sichtbar machen willst und die Blasenfläche sauber skalierst.

Was ein Blasendiagramm leistet und wann es passt

Ein Blasendiagramm in wissenschaftlichen Arbeiten stellt drei quantitative Merkmale gleichzeitig dar: Die x-Achse und die y-Achse tragen zwei Variablen, die Fläche jeder Blase zeigt die dritte. Richtig nutzen kannst du es nur, wenn die Kreisfläche und nicht der Durchmesser proportional zum Wert wächst und eine Größenlegende die Werte ablesbar macht.

Das Grundprinzip ist einfach: Je größer eine Blase, desto höher ihr Wert, und im Vergleich zu einem Balkendiagramm wird die verfügbare Fläche der Grafik gut ausgenutzt. Konkret bedeutet die Flächenregel: Verdoppelt sich ein Wert, verdoppelt sich die Fläche der Blase, der Radius wächst dagegen nur um den Faktor Wurzel aus 2, also um rund 1,41.

Diese Regeln helfen dir bei der Entscheidung:

• Drei metrische Variablen: Das Diagramm passt etwa für Länderdaten mit Bruttoinlandsprodukt pro Kopf, Lebenserwartung und Bevölkerungsgröße.
• Nur positive Größenwerte: Null und negative Werte lassen sich nicht als Fläche darstellen.
• Überschaubare Fallzahl: Jede Blase muss einzeln erkennbar bleiben. Bei vielen Fällen zeigst du nur eine Auswahl oder beschriftest gezielt die wichtigsten.
• Muster statt Einzelwerte: Flächen schätzt das Auge ungenauer als Längen. Geht es um exakte Vergleiche einzelner Werte, ist ein Balkendiagramm die bessere Wahl.

Abbildungen, Tabellen und ihre Verzeichnisse sind feste Bestandteile einer wissenschaftlichen Arbeit, deshalb bekommt jedes Blasendiagramm eine fortlaufende Nummer, einen aussagekräftigen Titel und eine Quellenzeile. Für wissenschaftliches Schreiben gilt außerdem, dass keine Grafik für sich allein steht: Im Fließtext nennst du, welche Aussage der Leser aus ihr ablesen soll.

Ablauf: So erstellst du das Diagramm Schritt für Schritt

Der Ablauf beginnt nicht im Programm, sondern bei deiner Fragestellung. Wer die Forschungsfrage formulieren muss, legt damit zugleich fest, welche Variablen später in die Grafik gehören.

1. Variablen zuordnen: Lautet deine Frage etwa, wie Nebenjobstunden und Studiendauer in verschiedenen Fächern zusammenhängen, setzt du die Nebenjobstunden pro Woche auf die x-Achse, die Semester bis zum Abschluss auf die y-Achse und die Zahl der Studierenden je Fach als Blasengröße.
2. Daten aufbereiten: Lege eine Tabelle mit einer Zeile pro Fall und drei Spalten an. Prüfe Einheiten, fehlende Werte und ob die Größenspalte ausschließlich positive Zahlen enthält.
3. Flächenskalierung einstellen: In Excel wählst du den Diagrammtyp Blase und stellst in den Datenreihenoptionen ein, dass die Größe die Fläche und nicht die Breite der Blasen abbildet. In R mit ggplot2 sorgt scale_size_area() für flächentreue Blasen. In Python erwartet matplotlib.pyplot.scatter beim Parameter s bereits eine Fläche in Punkt zum Quadrat, du übergibst also linear skalierte Werte.
4. Lesbarkeit sichern: Setze eine Transparenz von etwa 0,5 bis 0,7, damit überlappende Blasen sichtbar bleiben, und zeichne große Blasen zuerst, damit kleine obenauf liegen. Ergänze eine Größenlegende mit zwei oder drei runden Referenzwerten, etwa 100, 500 und 1.000 Studierende.
5. Beschriften: Achsentitel tragen Variable und Einheit, zum Beispiel „Nebenjob (Stunden pro Woche)“. Die Unterschrift lautet etwa „Abbildung 4: Nebenjobstunden, Studiendauer und Fachgröße nach Studienfach“, darunter „Quelle: eigene Darstellung“ mit Angabe der Datenbasis.
6. Im Text deuten: Formuliere eine klare Lesart, etwa „Fächer mit mehr Nebenjobstunden weisen tendenziell längere Studienzeiten auf“, und benenne Ausreißer.

Ein Blasendiagramm setzt metrische Daten voraus, und hier zeigt sich, wie qualitative und quantitative Forschung sich in der Darstellung unterscheiden: Interviewaussagen lassen sich so nur abbilden, wenn du sie zuvor in Häufigkeiten überführt hast. Welche Auswertung zu deinem Design passt, klärst du über die Methoden wissenschaftlicher Arbeiten, bevor du dich für eine Grafikform entscheidest.

Bei der Quellenzeile richtest du dich nach deinem Belegsystem. Mit der Harvard-Zitierweise steht der Kurzbeleg mit Autor, Jahr und gegebenenfalls Seite direkt unter der Abbildung, während die deutsche Zitierweise den Nachweis der Datenquelle in eine Fußnote verlegt.

Typische Fehler und die bessere Lösung

Die meisten Probleme entstehen bei der Skalierung und bei der Einbindung in den Text. Diese Tipps stellen jedem Fehler eine konkrete Korrektur gegenüber:

• Durchmesser statt Fläche skaliert: Ein doppelt so großer Wert erscheint dann als vierfache Fläche und übertreibt Unterschiede. Besser: Flächenskalierung im Programm einstellen und an einem Wertepaar nachprüfen.
• Keine Größenlegende: Ohne Referenzblasen kann niemand Werte ablesen. Besser: zwei bis drei beschriftete Musterblasen neben der Grafik.
• Verdeckte Blasen: Große Kreise überdecken kleine. Besser: Transparenz setzen, große Blasen zuerst zeichnen, wichtige Fälle beschriften.
• 3D-Effekte und Schatten: Perspektive verzerrt die wahrgenommene Größe. Besser: flache Kreise mit dünnem Rand.
• Falscher Diagrammtyp: Bei nur zwei Variablen genügt ein Streudiagramm, bei kategorialen Daten ein Balkendiagramm.
• Grafik ohne Aussage: Eine Abbildung ersetzt keine wissenschaftliche Argumentation. Besser: Die Grafik stützt eine These, die du im Text formulierst und mit den sichtbaren Mustern begründest.

Ein weiterer häufiger Fehler betrifft fremde Daten oder nachgebaute Grafiken aus Studien. Willst du ein Plagiat vermeiden, nennst du auch bei einer selbst gezeichneten Abbildung die Herkunft der Daten, etwa mit dem Zusatz „eigene Darstellung nach“ und dem Beleg.

Uneinheitliche Belege unter Abbildungen fallen bei der Korrektur sofort auf. Entscheide dich für eine der gängigen Zitierweisen und wende sie bei Grafiken genauso an wie im Fließtext; wer Quellenangaben richtig zitieren will, behandelt die Datenquelle einer Abbildung wie jeden anderen Nachweis.

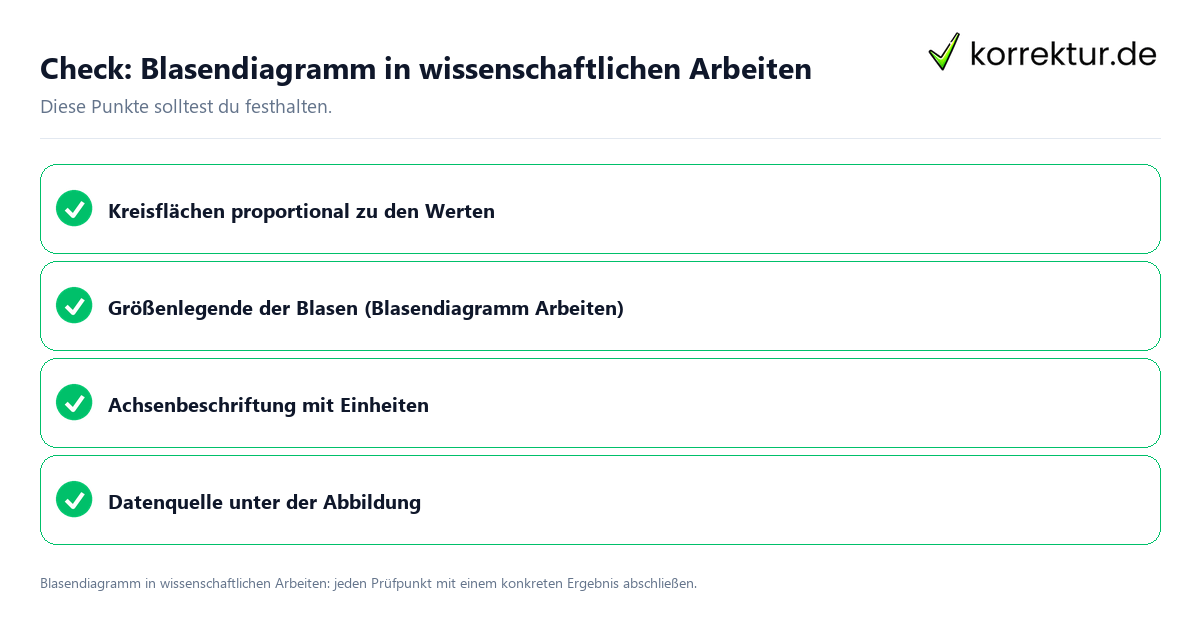

Checkliste vor der Abgabe

Mit diesen überprüfbaren Punkten kontrollierst du dein Blasendiagramm, bevor die Arbeit in den Druck geht:

• Die Grafik zeigt genau drei metrische Variablen, und jede ist einer Achse oder der Blasengröße eindeutig zugeordnet.
• Die Blasenfläche ist proportional zum Wert: Eine Blase mit doppeltem Wert hat etwa den 1,41-fachen Durchmesser.
• Alle Werte der Größenvariable sind positiv.
• Eine Größenlegende mit runden Referenzwerten ist vorhanden.
• Beide Achsen tragen Variablenname und Einheit.
• Keine Blase ist vollständig verdeckt, Überlappungen sind durch Transparenz sichtbar.
• Die Abbildung hat Nummer, Titel und Quellenzeile und erscheint im Abbildungsverzeichnis.
• Der Fließtext verweist auf die Abbildung und nennt die zentrale Aussage.
• Farben bleiben auch im Schwarz-Weiß-Druck unterscheidbar.

Die Position der Grafik ergibt sich aus deiner Struktur: Wer eine Hausarbeit schreiben muss, setzt das Diagramm in das Kapitel, in dem die Ergebnisse besprochen werden, und prüft anhand der Gliederung einer Hausarbeit, ob es dort tatsächlich eine Frage beantwortet.

Umfangreichere Datensätze stellen höhere Anforderungen an die Dokumentation. Wenn du eine Masterarbeit schreiben willst, legst du Rohdaten und Skript oft zusätzlich in den Anhang, und bevor du das Literaturverzeichnis erstellen kannst, gleichst du jede Datenquelle aus den Abbildungen mit den Einträgen dort ab.

Quellen und Stand

• Offizielle Quelle: service.destatis.de (geprüft am 2026-10-28)
• Wikipedia: Blasendiagramm: de.wikipedia.org (geprüft am 2026-10-28)
• ggplot2-Dokumentation: scale_size_area: ggplot2.tidyverse.org (geprüft am 2026-10-28)
