Säulendiagramm für Häufigkeiten Schritt für Schritt erklärt

Ein Säulendiagramm zeigt Kategorien auf der waagerechten Achse

Ein Säulendiagramm für Häufigkeiten zeigt, wie oft jede Kategorie eines Merkmals vorkommt: Jede Kategorie bekommt eine senkrechte Säule, deren Höhe die absolute oder relative Häufigkeit angibt. Hier erfährst du, wie du es sauber aufbaust, welche Fehler du vermeidest und was du vor der Abgabe prüfst.

Was ein Säulendiagramm für Häufigkeiten zeigt

Ein Säulendiagramm für Häufigkeiten stellt jede Kategorie eines Merkmals als senkrechte Säule dar, und die Höhe dieser Säule entspricht der Häufigkeit. Die Kategorien stehen auf der waagerechten x-Achse, die absoluten oder relativen Häufigkeiten auf der senkrechten y-Achse, die du in gleich großen Schritten einteilst.

Diese Darstellung eignet sich vor allem für kategoriale Merkmale, also für Daten, die sich in getrennte Gruppen sortieren lassen. Typische Beispiele sind Antworten in einer Umfrage, Noten, gewählte Studiengänge oder Wohnformen. Wenn du in einer Hausarbeit etwa erhebst, wie viele Befragte verschiedene Formen von Wohnen im Studium nutzen, ist das Säulendiagramm oft die klarste Wahl, weil der Leser die Unterschiede zwischen den Gruppen sofort an der Höhe erkennt.

Für den Aufbau gelten einige feste Regeln, die du dir merken solltest:

• Absolute Häufigkeit bedeutet die reine Anzahl, zum Beispiel 12 Nennungen.
• Relative Häufigkeit ist der Anteil an allen Werten, also Anzahl geteilt durch Gesamtzahl, angegeben als Dezimalzahl oder in Prozent. Alle relativen Häufigkeiten zusammen ergeben 1 beziehungsweise 100 Prozent.
• Die y-Achse beginnt bei null, damit die Säulenhöhen die Verhältnisse korrekt abbilden.
• Alle Säulen sind gleich breit und haben gleiche Abstände, denn nur die Höhe trägt die Information.

Vom Histogramm unterscheidet sich das Säulendiagramm dadurch, dass die Säulen getrennt stehen. Beim Histogramm berühren sich die Balken, weil dort Klassen eines stetigen Merkmals wie Körpergröße oder Zeit aneinandergrenzen. Liegen die Säulen waagerecht, spricht man vom Balkendiagramm. Wer im Studium mit Statistik arbeitet, findet in den allgemeinen Studium-Tipps weitere Hinweise zum Umgang mit Daten in Haus- und Abschlussarbeiten.

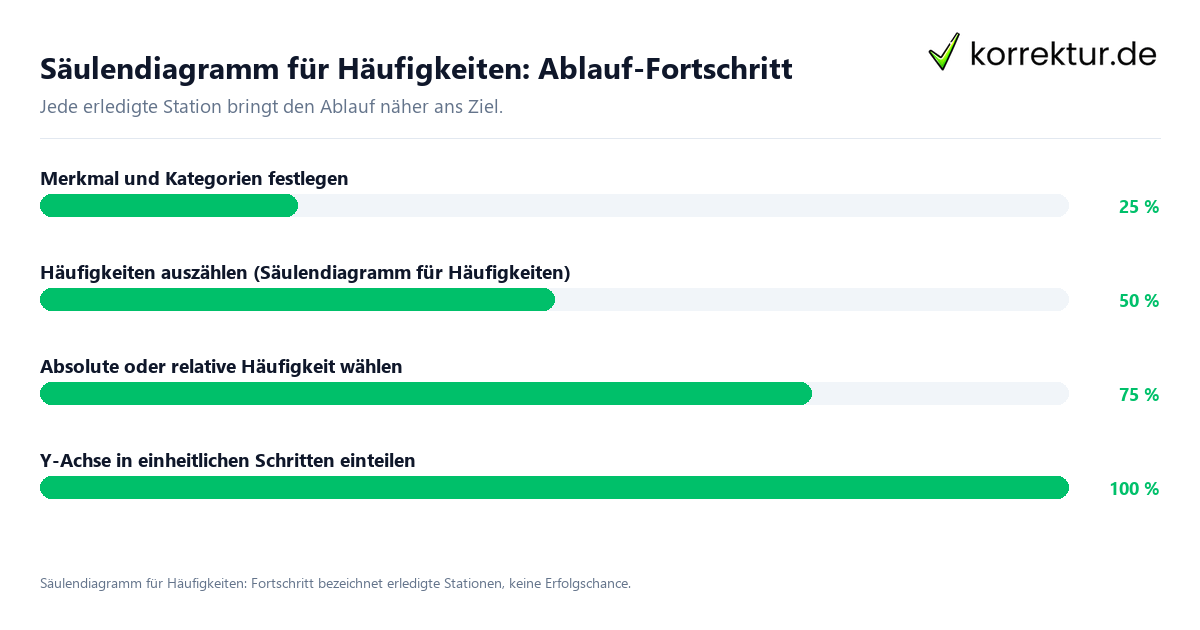

So erstellst du das Diagramm Schritt für Schritt

Am einfachsten gehst du von einer Häufigkeitstabelle aus und überträgst sie anschließend in das Diagramm. Ein durchgehendes Beispiel: 40 Erstsemester wurden gefragt, wie sie wohnen. Das Ergebnis lautet WG 16, Elternhaus 10, Wohnheim 8, eigene Wohnung 6.

1. Häufigkeitstabelle anlegen. Schreib jede Kategorie in eine Zeile und daneben die absolute Häufigkeit. Prüf, ob die Summe der Gesamtzahl entspricht, hier also 40.
2. Relative Häufigkeiten berechnen. Teile jeden Wert durch 40: WG 0,40, Elternhaus 0,25, Wohnheim 0,20, eigene Wohnung 0,15. Die Summe ergibt 1,00.
3. Achsen festlegen. Auf die x-Achse kommen die vier Wohnformen, auf die y-Achse die Häufigkeit. Entscheide dich bewusst für absolute oder relative Werte und mische beides nicht.
4. Skala wählen. Der größte Wert ist 16. Eine Einteilung von 0 bis 20 in Schritten von 2 oder 4 ist gut lesbar. Bei Prozentwerten bietet sich 0 bis 50 Prozent in Zehnerschritten an.
5. Säulen zeichnen. Zeichne jede Säule gleich breit, lass zwischen den Säulen gleich große Lücken und setze die Höhe exakt auf den Wert.
6. Beschriften. Gib dem Diagramm einen Titel wie „Wohnform von Erstsemestern (n = 40)“, beschrifte die Achsen mit „Wohnform“ und „Anzahl der Befragten“ und nenne die Datenquelle.

Bei nominalen Kategorien wie Wohnformen kannst du die Säulen nach Größe sortieren, das erleichtert den Vergleich. Bei geordneten Kategorien wie Noten von 1 bis 6 behältst du dagegen die natürliche Reihenfolge bei. In Excel oder LibreOffice markierst du die Tabelle und wählst den Diagrammtyp Säule, danach passt du Achsenbeginn und Schrittweite manuell an. Welche Form von Grafik in deiner Arbeit erwartet wird, kann je nach Fach unterschiedlich geregelt sein, daher lohnt der Blick in die Vorgaben deines Lehrstuhls. Für einen ersten Überblick zum Studienstart helfen dir auch die Erstsemester-Tipps.

Typische Fehler und wie du sie vermeidest

Die meisten Fehler entstehen nicht beim Rechnen, sondern bei der Darstellung, weil das Diagramm die Zahlen dann verzerrt wiedergibt. Diese Probleme tauchen besonders oft auf:

Ein weiterer häufiger Fehler ist die falsche Diagrammwahl. Für stetige Daten wie Wartezeiten oder Gewicht gehört ein Histogramm her, für Anteile an einem Ganzen manchmal ein Kreisdiagramm. Prüf also zuerst, ob deine Daten wirklich in getrennten Kategorien vorliegen. Wenn du Ergebnisse aus Umfragen zu Themen wie Studentenjobs oder dem Wunsch nach einem Auslandssemester auswertest, sind die Antworten meist Kategorien und damit gut für Säulen geeignet. Unsicher, wie Grafiken in einer benoteten Arbeit gewertet werden? Dann klärt die Prüfungsordnung deines Fachs zusammen mit den Hinweisen der Lehrenden, was formal verlangt ist.

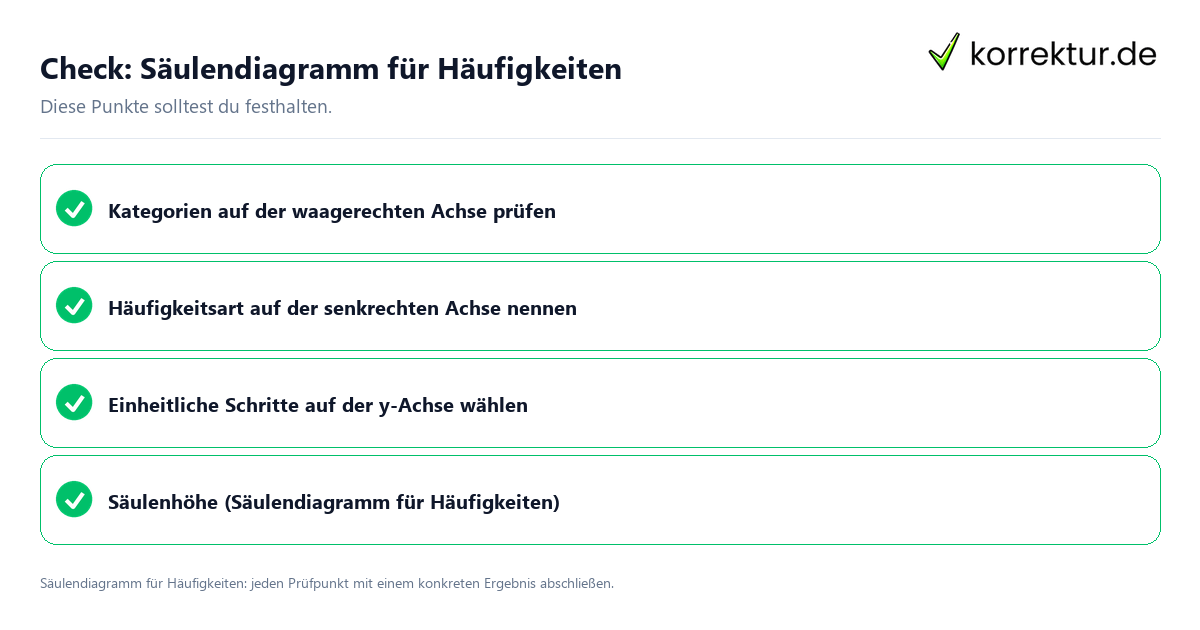

Checkliste: Was du vor der Abgabe prüfst

Bevor du das Diagramm in deine Arbeit einfügst, geh diese Punkte einzeln durch. Jeder lässt sich mit einem kurzen Blick eindeutig mit Ja oder Nein beantworten.

• Steht jede Kategorie genau einmal auf der x-Achse?
• Ergibt die Summe der absoluten Häufigkeiten die Gesamtzahl n?
• Ergeben die relativen Häufigkeiten zusammen 1 beziehungsweise 100 Prozent?
• Beginnt die y-Achse bei 0?
• Sind die Schritte auf der y-Achse einheitlich?
• Sind alle Säulen gleich breit und gleich weit voneinander entfernt?
• Haben beide Achsen eine Beschriftung mit Einheit?
• Gibt es einen aussagekräftigen Titel mit Stichprobengröße?
• Ist die Datenquelle genannt?
• Passt die Reihenfolge: sortiert bei nominalen, natürlich geordnet bei ordinalen Kategorien?

Wenn alle Punkte erfüllt sind, ist dein Diagramm formal korrekt und gut lesbar. Säulendiagramme begegnen dir übrigens nicht nur in Statistikkursen, sondern auch in Vergleichen, etwa wenn Studiengänge nach Bewerberzahlen dargestellt werden oder Hochschulen und Universitäten Daten zu Studierenden veröffentlichen. Auch wer gerade einen Studiengang wählen möchte und Ergebnisse aus einem Studienorientierungstest vergleicht, liest solche Grafiken sicherer, wenn er die Regeln kennt.

Bei Fragen zur Auswertung im eigenen Fach kann ein Gespräch mit der Studienberatung oder dem Tutorium weiterhelfen. Ob an einer Universität oder Fachhochschule: Die Grundregeln für ein sauberes Säulendiagramm sind überall dieselben.
